V podmienkach výmeny tepla korozívnou kvapalinou-kvapalina materiál a konštrukčné riešenie zariadenia na výmenu tepla priamo určujú efektivitu výroby, prevádzkové náklady a životnosť zariadenia. Spoločnosť Qinhao Metal, ktorá sa spolieha na dlhoročné skúsenosti v oblasti spracovania kovov a výroby tepelných výmenníkov, uviedla na trh sériu doskových doskových produktov pre výmenníky tepla z titánu na báze titánu s vysokou-čistotou v kombinácii s pokročilou konštrukciou žľabov a technológiou tesnenia, ktoré poskytujú spoľahlivú a efektívnu záruku výmeny tepla pre chemikálie, odsoľovanie, metalurgiu, galvanizáciu, potravinárstvo a medicínu a ďalšie oblasti.
Prehľad produktov
Titán má vynikajúcu odolnosť proti korózii a má vynikajúcu odolnosť proti korózii voči chloridovým iónom, kyseline sírovej, morskej vode a rôznym médiám organických kyselín. Všetky dosky kovového titánového tepelného výmenníka Qinhao sú vyrazené a tvorené vysokokvalitnými-titánovými plechmi, ktoré sú špeciálne vyrobené pre scenáre výmeny korozívneho-kvapalného tepla. V porovnaní s tradičnými plechmi z nehrdzavejúcej ocele alebo obyčajnými plechmi, titánové plechy výrazne zmenšujú hrúbku pri zachovaní vysokej pevnosti, čo vedie k vyšším prietokom medzi platňami-na{5}}platňami – čo nielen výrazne zlepšuje okamžitú účinnosť prenosu tepla, ale tiež účinne znižuje rýchlosť korózie a mieru tvorby vodného kameňa na povrchu platne, čím sa predlžuje cyklus čistenia a celková životnosť zariadenia.
Vysoká účinnosť prenosu tepla znamená menšie požiadavky na oblasť prenosu tepla, čo vám šetrí počiatočné investície do zariadenia a zároveň znižuje dlhodobé-náklady na prevádzku a prevádzku. Qinhao Metal striktne dodržiava princíp termodynamickej optimalizácie pri navrhovaní a výrobe: za podmienky známeho pomeru teplotného rozdielu (tj pomeru počtu teplovýmenných jednotiek k NTUE) sa presne vypočíta model, procesná kombinácia a teplovýmenná plocha výmenníka tepla, aby sa zabezpečilo, že skutočný počet teplovýmenných jednotiek NTUP presne zodpovedá požadovanému NTUE tak, aby bola dosiahnutá „na- tepelná výmena.
Hlavné výhody
Technológia zjednodušenej vodiacej drážky - rovnomerný tok bez slepých uličiek
Oblasť prevádzača vstupu dosky je špeciálne navrhnutá s aerodynamickou vodiacou drážkou. Táto štruktúra môže aktívne zúžiť rozdiel prietokového odporu medzi rôznymi prietokovými kanálmi, takže tekutina je rovnomerne rozložená pred vstupom do jadrovej oblasti výmeny tepla. Tým sa zásadne vyhne nerovnomernému rozdeleniu prúdenia a fenoménu „mŕtvej zóny“ prúdenia bežnému v tradičných konštrukciách, čím sa odstránia problémy, ako je znížená účinnosť prenosu tepla, jamková korózia a rýchle usadzovanie nečistôt spôsobené lokálnym prehrievaním, prechladzovaním alebo stagnáciou.
Medzinárodný kvalitný tesniaci systém - zaskakovacie tlačidlo + vypuklá časť + dvojkanálové poistenie
Tesniaci výkon je základom spoľahlivej prevádzky doskových výmenníkov tepla. Qin Hao Metal aktualizoval výber materiálu a štruktúru tesnenia:
Suroviny medzinárodnej značky: Všetky tesniace tesnenia sú vyrobené z elastomérových surovín, ktoré poskytujú medzinárodné-značky prvej línie, s vynikajúcou teplotnou odolnosťou, odolnosťou proti chemickej korózii a vlastnosťami proti-starnutiu, čo zaisťuje-dlhodobú životnosť.
Konštrukcia nacvakávacieho spojenia: Na rozdiel od bežného spôsobu vkladania alebo spájania, ktorý používa väčšina výrobcov, vďaka zaskakovacej štruktúre môže doska a tesnenie vytvoriť mechanické spojenie a tesnenie sa počas inštalácie neposunie ani nespadne, čo výrazne zvyšuje spoľahlivosť montáže a-pohodlnú údržbu na mieste.
Konvexný dizajn sekcie: Jedinečná "konvexná" sekcia tesnenia generuje vyšší kontaktný tlak na jednotku plochy počas procesu kompresie, čo môže adaptívne kompenzovať malú deformáciu medzi doskami, čím sa výrazne zvyšuje odolnosť a bezpečnosť tesnenia.
Anti-krížová{1}}kontaminácia oblasti úniku - bezpečnostné inovácie
Medzi kanálmi horúcej a studenej tekutiny sú dosky kovových a titánových výmenníkov tepla vybavené dvoma nezávislými vnútornými tesneniami. Medzera medzi dvoma tesneniami tvorí otvorenú oblasť monitorovania úniku a vedie k špeciálne navrhnutému otvoru pre únik. Bez ohľadu na náhodné poškodenie vnútorného tesnenia (studená alebo horúca strana) na oboch stranách, unikajúce médium najskôr vstúpi do oblasti úniku a potom bezpečne opustí vonkajšiu časť zariadenia cez netesný otvor a nikdy sa navzájom nezmiešajú. Tento dizajn má kritickú bezpečnostnú hodnotu pre procesy, ktoré neumožňujú krížovú-kontamináciu horúcich a studených tekutín, ako sú jemné chemikálie, ohrev potravín, chladenie čistou vodou atď.
Štrukturálne princípy

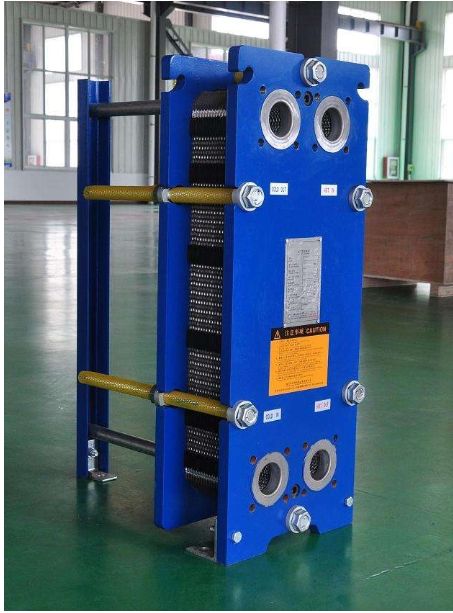

Kovový titánový doskový výmenník tepla Qinhao je vyrobený zo série lisovaných titánových plechov so špeciálnymi vlnitými doskami. Uzavretý bežec je vytvorený medzi dvoma susednými doskami cez obklopujúce tesnenie a skupina dosiek je zablokovaná rámom a lisovanou špirálou z ťažkého plastu. Štyri rohové otvory každej dosky tvoria rozvodnú hlavnú rúrku a zbernú hlavnú rúrku tekutiny a súčasne sú studená a horúca tekutina úplne oddelená vo vlastných nezávislých prietokových kanáloch primeraným usporiadaním tesnenia. Horúce a studené médiá prúdia opačne po oboch stranách susedných dosiek, čo umožňuje efektívnu výmenu tepla cez extrémne tenké titánové dosky.
Táto konštrukcia umožňuje flexibilne zväčšovať alebo zmenšovať teplovýmennú plochu podľa potreby a je mimoriadne pohodlné ju rozobrať a vyčistiť. Presne-spracované zvlnenie na titánovej doske nielenže zvyšuje tuhosť konštrukcie, ale tiež vyvoláva silné turbulencie v bežci, čím sa výrazne zlepšuje súčiniteľ prestupu tepla povrchu.
Záruka optimalizácie návrhu a výpočtu
Qinhao Metal poskytuje nielen štandardné špecifikácie titánových výmenníkových dosiek, ale môže vykonávať aj prispôsobené tepelné výpočty podľa procesných parametrov poskytnutých zákazníkmi (prietok, vstupná a výstupná teplota, prípustný pokles tlaku, stredná korózia atď.). Používame metódu vyspelého čísla prenosovej jednotky tepla (NTU), aby sme rozumne vybrali typ dosky, procesnú kombináciu a celkovú plochu prenosu tepla za predpokladu splnenia NTUP=NTUE, aby sme zaistili, že zariadenie bude v skutočnej prevádzke vždy v efektívnej zóne, čím sa zabráni nadmernej rezerve alebo nedostatočnej kapacite.
Polia aplikácie
Chemické a farmaceutické: chladenie kyselinou / zásadou, regenerácia rozpúšťadla, výmena tepla
Odsoľovanie a lode: Chladenie morskou vodou, predhrievanie destilovanej vody
Metalurgia a galvanické pokovovanie: chladenie elektrolytov, rekuperácia odpadového kyslého tepla
Potraviny a nápoje: Sterilizácia a chladenie šťavy, ohrev sirupu
HVAC & Electric: Výmena tepla pre korozívnu vodu
